আমি কিভাবে আমার আবেদনের জন্য সঠিক উচ্চ টর্ক স্টেপার মোটর নির্বাচন করব?
সর্বোত্তম উচ্চ টর্ক স্টেপার মোটর নির্বাচন করা একটি জটিল ইঞ্জিনিয়ারিং সিদ্ধান্ত যা সরাসরি একটি অ্যাপ্লিকেশনের কার্যকারিতা, নির্ভরযোগ্যতা এবং ব্যয়-কার্যকারিতাকে প্রভাবিত করে। স্ট্যান্ডার্ড অফ-দ্য-শেল্ফ উপাদানগুলির বিপরীতে, এই মোটরগুলি এক-আকার-ফিট-সমস্ত সমাধান নয়। প্রক্রিয়াটির জন্য মোটরের বৈশিষ্ট্যগুলির একটি সূক্ষ্ম পরীক্ষা এবং অ্যাপ্লিকেশনের চাহিদাগুলির গভীর বোঝার প্রয়োজন।
নির্বাচনের মাপকাঠিতে অনুসন্ধান করার আগে, একটি উচ্চ টর্ক স্টেপার মোটরকে কী আলাদা করে তা উপলব্ধি করা অপরিহার্য। মৌলিকভাবে, একটি স্টেপার মোটর ইলেকট্রনিক ডালকে সুনির্দিষ্ট যান্ত্রিক শ্যাফ্ট নড়াচড়ায় রূপান্তরিত করে। "উচ্চ ঘূর্ণন সঁচারক বল" উপাধিটি তাদের প্রমিত সমকক্ষের তুলনায় কম গতিতে উল্লেখযোগ্যভাবে উচ্চ ঘূর্ণন শক্তি সরবরাহ করার জন্য ইঞ্জিনিয়ার করা মোটরকে বোঝায়। এটি এগুলিকে এমন অ্যাপ্লিকেশনগুলিতে অপরিহার্য করে তোলে যেখানে উচ্চ ধারণ শক্তি বা ভারী লোডগুলি সঠিকভাবে সরানোর ক্ষমতা প্রয়োজন। টর্ক আউটপুট প্রাথমিকভাবে মোটরের শারীরিক আকার, অভ্যন্তরীণ চৌম্বকীয় নকশা এবং এর ড্রাইভার দ্বারা সরবরাহ করা বর্তমানের একটি ফাংশন। শারীরিক নকশা এবং বৈদ্যুতিক ইনপুটের মধ্যে এই সম্পর্কটি সঠিক মোটর নির্বাচনের ভিত্তি। একজন সরবরাহকারী যেটি কাস্টমাইজেশন অফার করে সে বোঝে যে সঠিক ভারসাম্য অর্জন করা সবচেয়ে গুরুত্বপূর্ণ, কারণ প্রতিটি মডেল নির্দিষ্ট গ্রাহকের প্রয়োজনীয়তার জন্য তৈরি করা যেতে পারে, নিশ্চিত করে যে প্রতিটি উপাদান সঠিক নির্দিষ্টকরণের কথা মাথায় রেখে ডিজাইন করা হয়েছে।
নির্বাচনের জন্য একটি ধাপে ধাপে কাঠামো
নির্বাচন প্রক্রিয়াটি মোটরের ক্ষমতার বিরুদ্ধে আপনার আবেদনের প্রয়োজনীয়তাগুলির একটি পদ্ধতিগত মূল্যায়নে বিভক্ত করা যেতে পারে।
1. আপনার অ্যাপ্লিকেশনের যান্ত্রিক প্রয়োজনীয়তা সংজ্ঞায়িত করুন
প্রথম এবং সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপ হল আপনার সিস্টেমের যান্ত্রিক চাহিদার পরিমাণ নির্ধারণ করা। এতে প্রয়োজনীয় লোড, গতি এবং নির্ভুলতা গণনা করা জড়িত।
টর্ক প্রয়োজনীয়তা: এটি সবচেয়ে গুরুত্বপূর্ণ ফ্যাক্টর। আপনি উভয় নির্ধারণ করতে হবে ধারণ ঘূর্ণন সঁচারক বল , যা মোটর যখন স্থির এবং সক্রিয় থাকে তখন টর্কটি প্রয়োগ করতে পারে এবং গতিশীল টর্ক লোড ত্বরান্বিত এবং সরানোর জন্য প্রয়োজনীয়। গতিশীল টর্ক অবশ্যই লোডের জড়তা এবং সিস্টেমে উপস্থিত যে কোনও ঘর্ষণ কাটিয়ে উঠতে যথেষ্ট হতে হবে। টর্ককে অবমূল্যায়ন করা মোটর ব্যর্থতার একটি সাধারণ কারণ, যার ফলে পদক্ষেপ মিস করা, স্থবির হওয়া এবং অতিরিক্ত তাপ উৎপাদন হয়। একটি নিরাপত্তা মার্জিন, সাধারণত 20-30%, আপনার গণনা করা সর্বাধিক টর্কের প্রয়োজনের উপরে অন্তর্ভুক্ত করা সর্বদা বুদ্ধিমানের কাজ। এটি পরিবর্তনশীল অবস্থার অধীনে নির্ভরযোগ্য অপারেশন নিশ্চিত করে এবং মোটরের কার্যক্ষম জীবনকে প্রসারিত করে।
গতির প্রয়োজনীয়তা: আপনার অ্যাপ্লিকেশানের অপারেশনাল স্পিড রেঞ্জ অত্যাবশ্যক কারণ একটি মোটরের টর্ক আউটপুট এর গতির সাথে বিপরীতভাবে সম্পর্কিত। ঘূর্ণন গতি বৃদ্ধির সাথে সাথে উপলব্ধ টর্ক হ্রাস পায়, একটি সম্পর্ক গ্রাফিকভাবে a দ্বারা উপস্থাপিত হয় টর্ক-গতি বক্ররেখা . উচ্চ গতিতে উচ্চ ঘূর্ণন সঁচারক বল প্রয়োজন একটি অ্যাপ্লিকেশন একটি বড়, আরো শক্তিশালী মোটর বা সম্পূর্ণরূপে একটি ভিন্ন প্রযুক্তির প্রয়োজন হবে. আপনার অ্যাপ্লিকেশনটি যে সর্বোচ্চ গতিতে চালাতে হবে তা আপনাকে অবশ্যই সনাক্ত করতে হবে এবং মোটর তার টর্ক-স্পীড কার্ভ থেকে সেই গতিতে প্রয়োজনীয় টর্ক সরবরাহ করতে পারে তা যাচাই করতে হবে।
রেজোলিউশন এবং নির্ভুলতা: প্রয়োজনীয় অবস্থানগত রেজোলিউশন ধাপের কোণের পছন্দকে প্রভাবিত করবে। স্ট্যান্ডার্ড মোটরগুলির একটি 1.8-ডিগ্রি স্টেপ অ্যাঙ্গেল রয়েছে (প্রতি বিপ্লবে 200 ধাপ), যখন উচ্চ-রেজোলিউশন মডেলগুলি 0.9 ডিগ্রি (প্রতি বিপ্লবে 400 ধাপ) অফার করে। খুব মসৃণ গতি এবং সূক্ষ্ম অবস্থানের দাবিদার অ্যাপ্লিকেশনগুলির জন্য, মাইক্রোস্টেপিং এই মৌলিক ধাপগুলিকে বৈদ্যুতিনভাবে ভাগ করার জন্য ড্রাইভারগুলি ব্যবহার করা যেতে পারে, তবে এটি মনে রাখা গুরুত্বপূর্ণ যে মাইক্রোস্টেপিং উপলব্ধ টর্ককে কিছুটা কমিয়ে দিতে পারে। প্রয়োজনীয় নির্ভুলতা নিয়ন্ত্রণের প্রয়োজনীয় স্তর এবং ড্রাইভার প্রযুক্তির ধরন নির্দেশ করবে।
2. শারীরিক এবং পরিবেশগত সীমাবদ্ধতা নির্ধারণ করুন
মোটরটিকে অবশ্যই আপনার ডিজাইনের মধ্যে শারীরিকভাবে ফিট করতে হবে এবং এর অপারেটিং পরিবেশে বেঁচে থাকতে হবে।

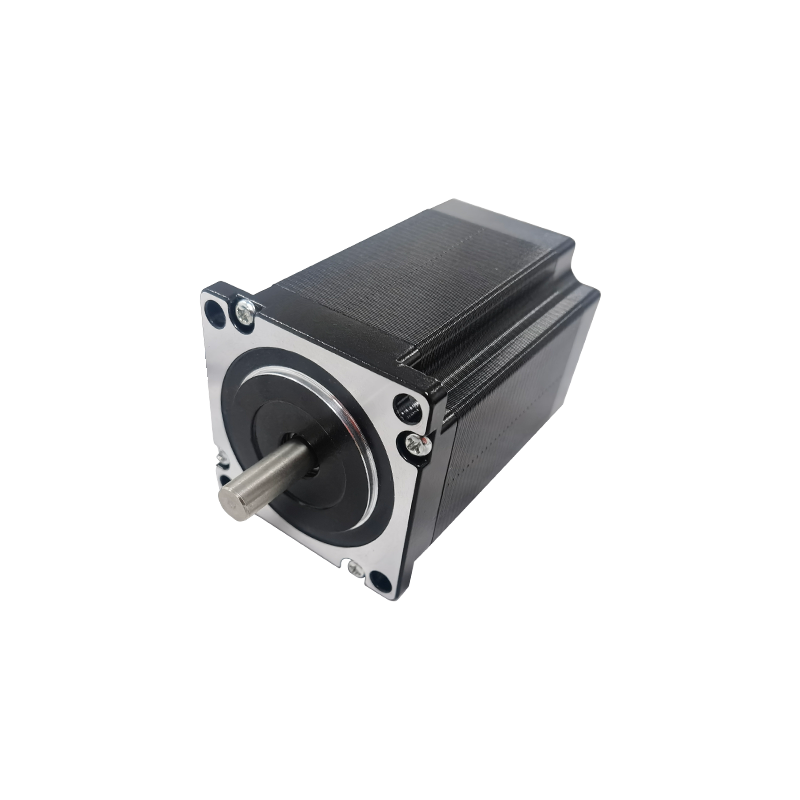

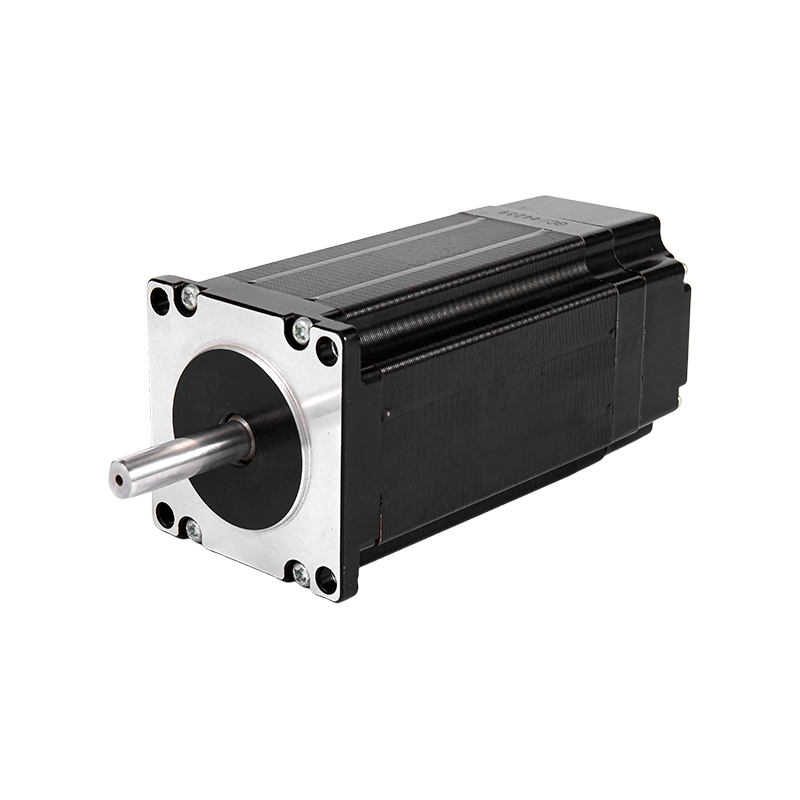

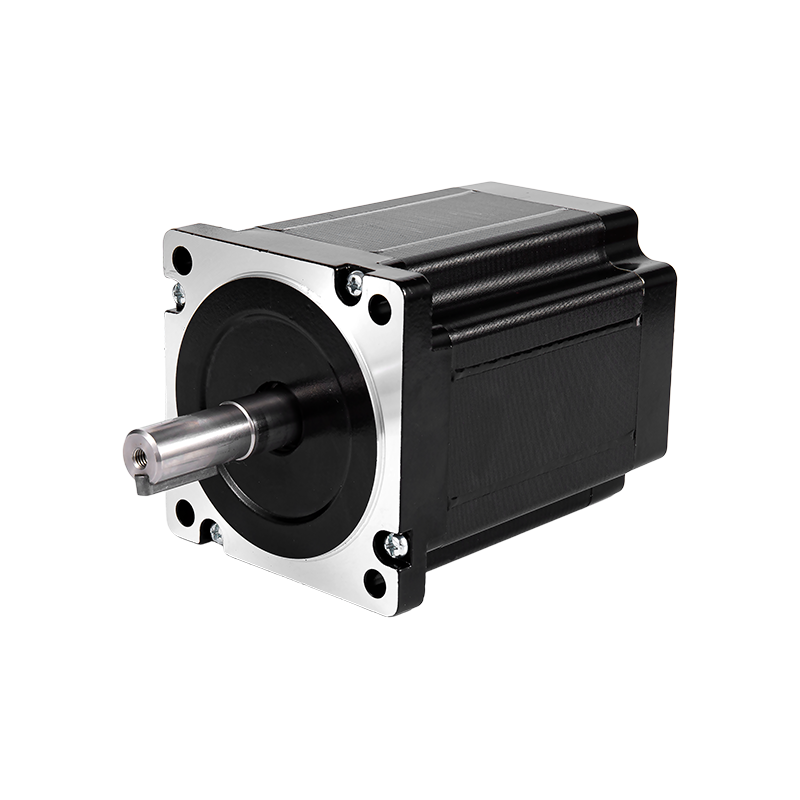

আকার এবং মাউন্টিং (NEMA ফ্রেমের আকার): মোটর শারীরিক মাত্রা প্রায়ই দ্বারা প্রমিত করা হয় NEMA ফ্রেমের মাপ (যেমন NEMA 17, NEMA 23, বা NEMA 34)। একটি বড় ফ্রেম আকার সাধারণত উচ্চ টর্ক আউটপুট জন্য অনুমতি দেয়. আপনাকে অবশ্যই একটি ফ্রেমের আকার নির্বাচন করতে হবে যা আপনার যান্ত্রিক নকশার সাথে মানানসই এবং প্রয়োজনীয় মাউন্টিং ইন্টারফেস প্রদান করে। তদুপরি, পোর্টেবল বা উল্লম্বভাবে চলমান অ্যাপ্লিকেশনগুলিতে মোটরের ওজন একটি উদ্বেগ হতে পারে।
পরিবেশগত অবস্থা: অপারেটিং পরিবেশ গভীরভাবে মোটর নির্বাচন এবং দীর্ঘায়ু প্রভাবিত করে। পরিবেষ্টিত তাপমাত্রা, দূষিত পদার্থের উপস্থিতি, আর্দ্রতা এবং কম্পনের মতো কারণগুলি বিবেচনা করুন। স্ট্যান্ডার্ড মোটর সৌম্য পরিবেশের জন্য উপযুক্ত, কিন্তু অ্যাপ্লিকেশন চিকিৎসা সুবিধা বা পরীক্ষাগার সুবিধা ক্লিনরুম-সামঞ্জস্যপূর্ণ উপাদানের প্রয়োজন হতে পারে। কঠোর পরিবেশ, যেমন স্বয়ংচালিত মেশিন বা আউটডোর শিল্প সেটিংসে পাওয়া যায়, নির্দিষ্ট মোটর প্রয়োজন হয় প্রবেশ সুরক্ষা (আইপি) রেটিং ধুলো এবং আর্দ্রতা থেকে রক্ষা করতে। উচ্চ পরিবেষ্টিত তাপমাত্রায় অভ্যন্তরীণ চুম্বকগুলির ডিম্যাগনেটাইজেশন রোধ করার জন্য উচ্চ তাপমাত্রা শ্রেণীর নিরোধক বা জোরপূর্বক শীতলকরণ সহ একটি মোটরের প্রয়োজন হতে পারে।
3. উপযুক্ত বৈদ্যুতিক উপাদান নির্বাচন করুন
একটি স্টেপার মোটর বিচ্ছিন্নভাবে কাজ করে না; এটি একটি সিস্টেমের অংশ। ড্রাইভার এবং পাওয়ার সাপ্লাই পছন্দ পছন্দসই কর্মক্ষমতা অর্জন অবিচ্ছেদ্য.
ড্রাইভার নির্বাচন: ড্রাইভার হল ইলেকট্রনিক কন্ট্রোলার যা একটি সূচক বা মোশন কন্ট্রোলার থেকে পালস সংকেতগুলিকে মোটর উইন্ডিংগুলিতে প্রেরিত কারেন্টে অনুবাদ করে। ড্রাইভারের বর্তমান রেটিং অবশ্যই মোটরের ফেজ কারেন্টের সাথে মেলে বা অতিক্রম করবে। সমর্থন করে এমন একটি ড্রাইভার নির্বাচন করা মাইক্রোস্টেপিং উল্লেখযোগ্যভাবে গতির মসৃণতা উন্নত করতে পারে এবং শ্রবণযোগ্য শব্দ কমাতে পারে। অধিকন্তু, আধুনিক ড্রাইভাররা প্রায়শই উন্নত অ্যালগরিদমগুলিকে অন্তর্ভুক্ত করে রেজোন্যান্স কমিয়ে আনতে এবং গতির পরিসীমা জুড়ে টর্ক আউটপুট অপ্টিমাইজ করে। মোটর এবং ড্রাইভারের মধ্যে সমন্বয় এতটাই গুরুত্বপূর্ণ যে আপনার সরবরাহকারীর সাথে একটি ঘনিষ্ঠ কাজ অংশীদারিত্ব একটি সম্পূর্ণ সমাধানের দিকে নিয়ে যেতে পারে যা ব্যবহারিক কর্মক্ষমতার সাথে উদ্ভাবনকে একত্রিত করে।
পাওয়ার সাপ্লাই প্রয়োজনীয়তা: পাওয়ার সাপ্লাইকে অবশ্যই একটি ভোল্টেজ এবং কারেন্ট প্রদান করতে হবে যা মোটরটিকে তার প্রয়োজনীয় কর্মক্ষমতা স্তরে চালনা করতে সক্ষম। একটি সাধারণ নিয়ম হল যে একটি উচ্চতর সরবরাহ ভোল্টেজ মোটরকে টর্কের তীব্র ক্ষতি ছাড়াই উচ্চ গতি অর্জন করতে দেয়। মোটর এর উইন্ডিং এর জন্য প্রয়োজনীয় কারেন্ট সরবরাহ করার জন্য পাওয়ার সাপ্লাই মাপ করা আবশ্যক, বিশেষ করে পিক লোড অবস্থায়। একটি কম আকারের পাওয়ার সাপ্লাই কর্মক্ষমতা সমস্যা এবং সম্ভাব্য ব্যর্থতার দিকে পরিচালিত করবে।
4. কর্মক্ষমতা অপ্টিমাইজেশান এবং মানের নিশ্চয়তা বিবেচনা করুন
মৌলিক স্পেসিফিকেশনের বাইরে, বিভিন্ন কারণ একটি ইন্টিগ্রেশনের দীর্ঘমেয়াদী সাফল্যে অবদান রাখে।
মান নিয়ন্ত্রণের গুরুত্ব: একটি মোশন সিস্টেমের নির্ভরযোগ্যতা এর উপাদানগুলির ধারাবাহিকতা এবং স্থায়িত্বের উপর নির্ভর করে। একটি শক্তিশালী QC সিস্টেম ভাল এবং স্থিতিশীল মানের নিশ্চিত করার জন্য অ-আলোচনাযোগ্য। এর মানে হল প্রতিটি মোটরকে তার স্পেসিফিকেশন অনুযায়ী একইভাবে কাজ করা উচিত, ব্যাচের পর ব্যাচ। উত্পাদন ক্ষেত্রে অসঙ্গতিগুলি ক্ষেত্রের ব্যর্থতা, ডাউনটাইম এবং বর্ধিত খরচ হতে পারে। সরবরাহকারীদের মূল্যায়ন করার সময়, গুণমানের নিশ্চয়তার প্রতি তাদের প্রতিশ্রুতি একটি প্রাথমিক বিবেচনা হওয়া উচিত।
একটি ব্যাপক সরবরাহকারীর মান: একাধিক বিক্রেতাদের থেকে সোর্সিং উপাদানগুলি সামঞ্জস্যের সমস্যা এবং লজিস্টিক জটিলতা প্রবর্তন করতে পারে। একটি সরবরাহকারীর সাথে কাজ করার একটি উল্লেখযোগ্য সুবিধা রয়েছে যা পণ্যগুলির একটি সম্পূর্ণ সিরিজ অফার করে, একটি "এক-স্টপ" সংগ্রহের অভিজ্ঞতা সক্ষম করে। এটি বিশেষভাবে সত্য যখন একটি প্রকল্পের পরিপূরক উত্পাদন ক্ষমতা জড়িত থাকে, যেমন কাস্টম ঘেরের মাধ্যমে ডাই-কাস্টিং বা specialized তারের জোতা . একটি সম্পূর্ণ মেকাট্রনিক সমাবেশের জন্য যোগাযোগের একক বিন্দু থাকা সরবরাহ শৃঙ্খলকে সুগম করে এবং অংশগুলির মধ্যে আরও ভাল একীকরণ নিশ্চিত করে।
কী নির্বাচন পরামিতিগুলির সারাংশ
নিম্নলিখিত সারণীটি নির্বাচন প্রক্রিয়ার সময় বিবেচনা করার জন্য প্রাথমিক বিষয়গুলিকে একত্রিত করে৷
| নির্বাচন ফ্যাক্টর | উত্তর দিতে মূল প্রশ্ন | পছন্দের উপর প্রভাব |
| টর্ক | শিখর এবং ক্রমাগত ঘূর্ণন সঁচারক বল কি প্রয়োজন? লোড জড়তা কি? | মোটরটির শারীরিক আকার (NEMA ফ্রেম) এবং বর্তমান রেটিং নির্ধারণ করে। |
| গতি | সর্বোচ্চ অপারেটিং গতি কত? কি ত্বরণ প্রয়োজন? | উচ্চ ভোল্টেজ সরবরাহের প্রয়োজনীয়তাকে প্রভাবিত করে এবং ব্যবহারযোগ্য টর্ককে প্রভাবিত করে। |
| নির্ভুলতা এবং রেজোলিউশন | অবস্থানগত সহনশীলতা কি? মসৃণ গতি সমালোচনামূলক? | ধাপ কোণ (যেমন, 1.8° বনাম 0.9°) এবং ড্রাইভার মাইক্রোস্টেপিং ক্ষমতার পছন্দ নির্দেশ করে। |
| শারীরিক পরিবেশ | তাপমাত্রা, আর্দ্রতা এবং দূষিত মাত্রা কি? | সীল (আইপি রেটিং), নিরোধক শ্রেণী, এবং শীতল পদ্ধতির জন্য প্রয়োজনীয়তা নির্দেশ করে। |
| বৈদ্যুতিক সিস্টেম | উপলব্ধ শক্তি কি? কোন নিয়ামক ব্যবহার করা হচ্ছে? | সামঞ্জস্যপূর্ণ ড্রাইভার বর্তমান/ভোল্টেজ এবং ইন্টারফেসের প্রয়োজনীয়তা সংজ্ঞায়িত করে। |
